Jak zaplanować instalacje elektryczne w domu jednorodzinnym krok po kroku

Od czego zacząć planowanie instalacji elektrycznej w domu

Krok 1: określ etap budowy lub remontu

Plan instalacji elektrycznej w domu jednorodzinnym zawsze trzeba dopasować do etapu inwestycji. Od tego zależy, ile da się zmienić, jakie rozwiązania są opłacalne i jak dużą rewolucję trzeba przewidzieć.

Etap 1 – stan surowy / przed tynkami
To moment idealny. Można:

• swobodnie zmieniać ściany działowe i przejścia przewodów,
• łatwo dodawać nowe obwody elektryczne w domu jednorodzinnym,
• przewidzieć okablowanie pod inteligentny dom, alarm, monitoring, fotowoltaikę,
• poprowadzić koryta kablowe, peszle i rezerwy przewodów.

Na tym etapie najbardziej opłaca się poświęcić czas na dokładne rozmieszczenie gniazdek i włączników, bo każda korekta po tynkach będzie już droższa i bardziej uciążliwa.

Etap 2 – po tynkach, przed wykończeniem
Da się jeszcze:

• przesunąć część punktów o kilkanaście–kilkadziesiąt centymetrów,
• dodać pojedyncze gniazda,
• delikatnie zmodyfikować rozdzielnicę elektryczną krok po kroku (dodatkowe zabezpieczenia, moduły).

Zmiany są jednak już pracochłonne: kucie, uzupełnianie tynków, możliwe pęknięcia. W tym momencie raczej dopieszcza się detale, a nie wymyśla instalację od zera.

Etap 3 – modernizacja w zamieszkałym domu
To najtrudniejszy scenariusz. Wymaga:

• dobrej organizacji prac (etapowanie pomieszczeń),
• czasem wykonania instalacji od zera w niektórych strefach (kuchnia, łazienka, kotłownia),
• częstego korzystania z powierzchniowych kanałów, listew, sufitów podwieszanych.

W takim przypadku kluczowa jest analiza bezpieczeństwa istniejącej instalacji – często lepiej wymienić całość niż „doklejać” nowe obwody do starej, aluminiowej sieci bez uziemienia.

Rola projektu budowlanego i uzgodnień z energetyką

Na początku trzeba sprawdzić, jakie warunki techniczne przyłączenia wydał operator sieci energetycznej i co jest wpisane w projekcie budowlanym.

• Moc przyłączeniowa – określa, ile energii możesz jednocześnie pobierać (ważne przy płycie indukcyjnej, pompie ciepła, warsztacie).
• Rodzaj przyłącza – jednofazowe czy trójfazowe. Dla większości nowych domów standardem jest przyłącze 3-fazowe.
• Miejsce zainstalowania złącza i licznika – zwykle na granicy działki lub w ogrodzeniu, co wpływa na przebieg głównego kabla zasilającego do domu.

Jeśli projekt domu pochodzi z gotowego katalogu, część schematów instalacji elektrycznej będzie bardzo uproszczona. Taki schemat traktuj wyłącznie jako punkt wyjścia. Przy nowoczesnych domach – z pompą ciepła, rekuperacją, fotowoltaiką, rozbudowanym systemem RTV/IT – niezbędny staje się indywidualny projekt instalacji elektrycznej.

Dobrym zwyczajem jest przechowywanie wszystkich rzutów i planów (architektonicznych, branżowych, działki) w jednym segregatorze lub formie elektronicznej. Przy kolejnych decyzjach: gdzie poprowadzić kabel, gdzie stanie rozdzielnica, kiedy zamówić pomiary – ten zestaw dokumentów będzie Twoją „mapą terenu”.

Co ustalić na starcie z elektrykiem lub projektantem

Rozmowa z fachowcem powinna odbyć się zanim zapadną ostateczne decyzje co do układu ścian działowych i mebli. Przygotuj notatnik i porusz kilka kluczowych tematów:

• Styl życia domowników – czy ktoś pracuje z domu na stałe, ile czasu spędzacie w kuchni, czy planowana jest siłownia domowa, warsztat, kino domowe.
• Liczba osób i ich wiek – inaczej planuje się instalację dla młodej pary, inaczej dla rodziny z dziećmi, jeszcze inaczej dla osób starszych.
• Pomieszczenia specjalne:
  • biuro/domowy gabinet (gniazda pod sprzęt biurowy, okablowanie sieciowe UTP, UPS),
  • warsztat (siła, duże obciążenia, oświetlenie punktowe),
  • kotłownia (zasilanie kotła, pompy, sterowników),
  • serwerownia / szafa teletechniczna (switch, router, rejestrator monitoringu),
  • siłownia (bieżnie, orbitreki, klimatyzacja).
• Systemy dodatkowe – alarm, monitoring IP, wideodomofon, sterowanie roletami, klimatyzacja multisplit, fotowoltaika.

Na tym etapie warto też od razu ustalić, kto za co odpowiada:

• kto przygotuje szczegółowy projekt instalacji (z uprawnieniami),
• kto zajmie się częściami niskoprądowymi (IT, alarm, monitoring),
• kto załatwia formalności z energetyką i odbiory,
• kto kupuje materiały – Ty czy wykonawca.

Lista pytań do specjalisty przed rozpoczęciem rysowania gniazdek

Prosty arkusz z pytaniami pozwala przejąć kontrolę nad rozmową z elektrykiem:

• Krok 1: Jaką sugeruje Pan/Pani moc przyłączeniową i dlaczego?
• Krok 2: Jak planuje Pan/Pani podział na obwody (osobne dla kuchni, łazienek, gniazd, oświetlenia, urządzeń dużej mocy)?
• Krok 3: Ile miejsca w rozdzielnicy przewidujemy na rezerwę na przyszłość?
• Krok 4: Jak będzie rozwiązane uziemienie i połączenia wyrównawcze?
• Krok 5: Czy projekt uwzględnia możliwość rozbudowy o fotowoltaikę lub magazyn energii?
• Krok 6: Jakich zabezpieczeń różnicowoprądowych i nadprądowych planujemy użyć?
• Krok 7: Jak będzie zorganizowane okablowanie pod internet, RTV, monitoring, wideodomofon?
• Krok 8: Czy możemy przejść każde pomieszczenie po kolei i nanieść na rzuty wszystkie punkty?

Co sprawdzić na starcie – krótka lista kontrolna

• Aktualne rzuty architektoniczne z zaznaczonymi ścianami działowymi.
• Warunki przyłączenia i moc przyłączeniowa od zakładu energetycznego.
• Decyzja: kto wykonuje projekt instalacji elektrycznej (z uprawnieniami).
• Wstępna lista pomieszczeń specjalnych i systemów dodatkowych.
• Ustalenie sposobu współpracy: terminy, etapy, odbiory częściowe.

Co sprawdzić po zakończeniu tego kroku: Czy masz komplet aktualnych rzutów, znasz moc przyłączeniową i jasno ustalony podział ról (projektant – wykonawca – inwestor).

Zasady bezpieczeństwa i przepisy – co inwestor musi rozumieć

Podstawowe pojęcia elektryczne „po ludzku”

Żeby świadomie rozmawiać z elektrykiem, trzeba złapać kilka podstawowych pojęć:

• Obwód – fragment instalacji zasilany z jednego zabezpieczenia w rozdzielnicy. Np. „gniazda w kuchni” to jeden obwód, a „oświetlenie piętra” – drugi.
• Faza – przewód pod napięciem. W instalacji 3-fazowej są trzy fazy: L1, L2, L3.
• Przewód neutralny (N) – przewód powrotny prądu, zwykle w kolorze niebieskim.
• Przewód ochronny (PE) – przewód bezpieczeństwa, żółto-zielony, połączony z uziemieniem, chroni przed porażeniem.
• Zabezpieczenie nadprądowe – potocznie „bezpiecznik” lub „es”. Wyłącza obwód przy zwarciu albo przeciążeniu.
• Wyłącznik różnicowoprądowy („różnicówka”) – zabezpieczenie, które wyłącza zasilanie, gdy część prądu „ucieka” inną drogą niż przewód neutralny (np. przez ciało człowieka).
• IP – stopień ochrony obudowy urządzenia przed wodą i pyłem. Im wyższa liczba, tym większa odporność.
• Strefy ochronne w łazience – obszary o różnym rygorze montażu urządzeń elektrycznych w pobliżu wanny/prysznica.

Znając te pojęcia, dużo łatwiej zrozumieć rozmowę o rozdzielnicy, typach obwodów, wymaganych zabezpieczeniach i ograniczeniach w łazience czy na zewnątrz budynku.

Wymogi normowe bez paragrafów – najważniejsze zasady

Przepisy i normy są rozbudowane, ale z punktu widzenia inwestora kluczowe są pewne zasady praktyczne:

• Wysokości montażu – włączniki zwykle ok. 105–115 cm od gotowej podłogi, gniazda ogólne 25–35 cm, gniazda nad blatami w kuchni 100–115 cm.
• Odległości od wody – w łazienkach nie montuje się gniazd tuż obok wanny czy prysznica. Wymagane są określone strefy, w których wolno stosować tylko urządzenia o odpowiednim IP.
• Odległości od rur gazowych – przewody elektryczne i osprzęt nie mogą stykać się z instalacją gazową; zachowuje się bezpieczeństwo montażu i odpowiednie odległości.
• Trasy kabli – przewody prowadzi się poziomo i pionowo względem ścian, unika się skośnych linii. Dzięki temu wiesz, gdzie później nie wiercić.
• Strefy w kuchni i łazience – te pomieszczenia wymagają osobnych obwodów, zabezpieczeń różnicowoprądowych oraz odpowiedniej klasy urządzeń.

Projektant i elektryk mają obowiązek zaproponować rozwiązania zgodne z aktualnymi normami. Twoim zadaniem jako inwestora jest zrozumieć sens tych wymagań, żeby nie naciskać na kompromisy typu „proszę zrobić to gniazdo bliżej wanny, bo wygodniej”. To typowa pułapka.

Gdzie kończy się bezpieczna samodzielność inwestora

Samodzielne planowanie instalacji elektrycznej nie oznacza samodzielnego jej wykonywania. Są rzeczy, które możesz zrobić sam:

• przygotować koncepcję rozmieszczenia punktów,
• narysować plan instalacji na rzutach,
• wybrać typy osprzętu (gniazda, włączniki, oprawy),
• koordynować pracę ekip,
• pilnować, aby wykonanie zgadzało się z projektem.

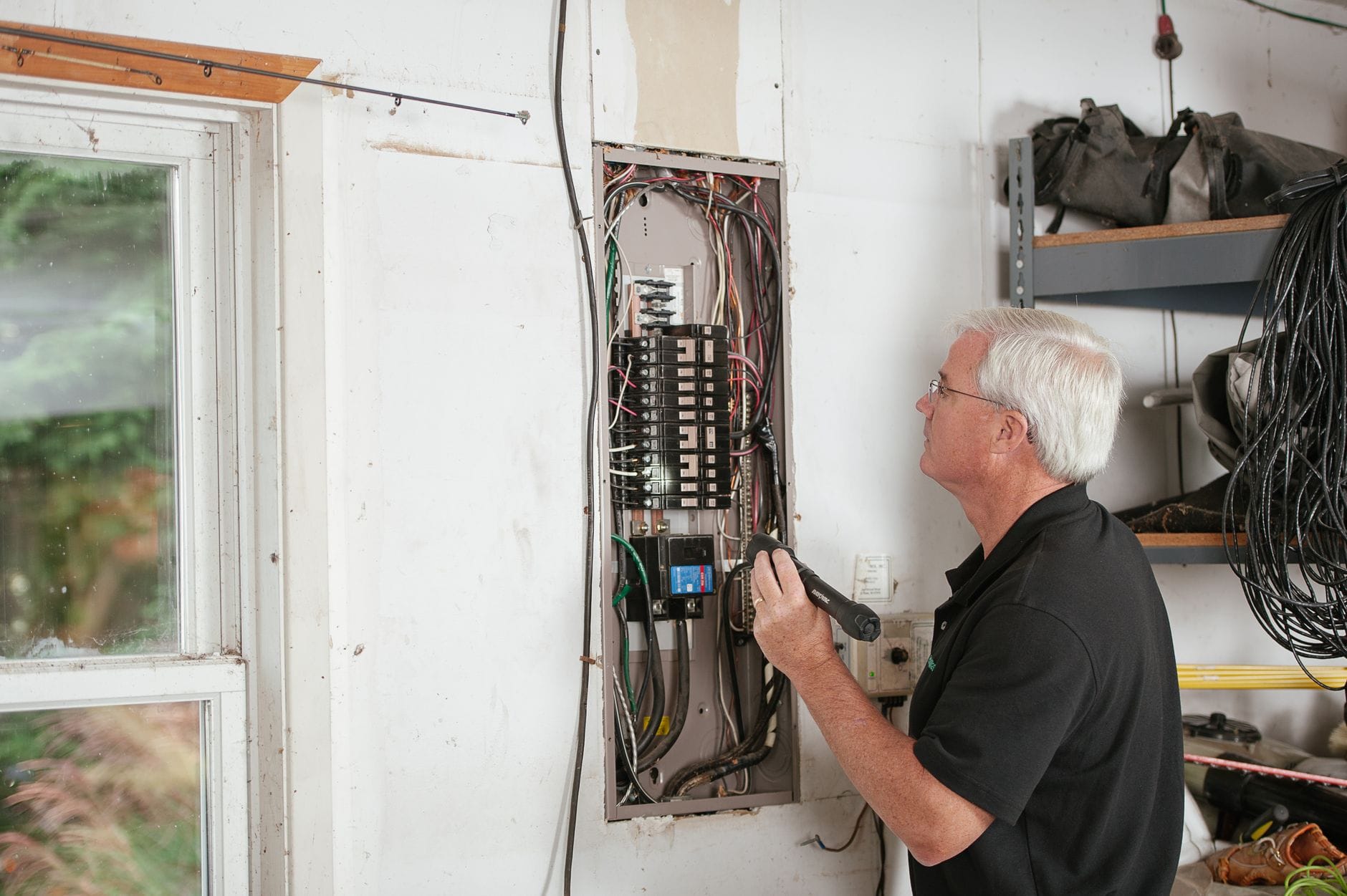

Jednak podłączanie rozdzielnicy, wykonywanie połączeń w puszkach, montaż zabezpieczeń, pomiary – to zadania wyłącznie dla osób z odpowiednimi uprawnieniami. Nie chodzi tylko o przepisy. Błąd w takim miejscu może skończyć się pożarem lub porażeniem.

Nawet jeśli potrafisz położyć przewody, wykłuć bruzdy, osadzić puszki – fazę „elektryki właściwej” zostaw fachowcowi. Rozsądny kompromis to np. samodzielne przygotowanie tras kablowych i puszek, ale po wcześniejszym uzgodnieniu z projektantem i wykonawcą.

Znaczenie protokołów pomiarowych i odbiorów

Po wykonaniu instalacji elektrycznej, przed załączeniem zasilania, wymagane są pomiary i sporządzenie protokołów. Obejmują m.in.:

• sprawdzenie ciągłości przewodów ochronnych,
• pomiar rezystancji izolacji,
• pomiar skuteczności ochrony przeciwporażeniowej,
• test działania wyłączników różnicowoprądowych.

Bez tych dokumentów:

• operator sieci może odmówić założenia licznika lub uruchomienia przyłącza,
• ubezpieczyciel może kwestionować roszczenia po pożarze,
• przy kontroli nadzoru budowlanego mogą pojawić się problemy z odbiorem budynku.

Wymagaj, aby wykonawca przekazał Ci komplet protokołów pomiarowych wraz ze schematem rozdzielnicy i naniesioną na rzuty instalacją. Trzymaj to razem z dokumentacją budowy – może się przydać po latach przy modernizacji lub sprzedaży domu.

Kontrola bezpieczeństwa – co sprawdzić

• Czy projekt instalacji wykonała osoba z odpowiednimi uprawnieniami.
• Czy wykonawca posiada uprawnienia SEP (eksploatacja/montaż).
• Czy dokumentacja przewiduje odpowiednie zabezpieczenia różnicowoprądowe w łazienkach, kuchni i na zewnątrz.
• Czy przewidziano główną szynę wyrównawczą i połączenia wyrównawcze (łazienki, kotłownia, metalowe elementy instalacji).
• Czy rozdzielnica ma czytelny opis obwodów i jest możliwość łatwego rozbudowania jej w przyszłości.
• Czy po zakończeniu prac faktyczny stan instalacji zgadza się z projektem i naniesionymi zmianami „as built”.

Przejdź te punkty krok po kroku z wykonawcą na spokojnym odbiorze technicznym, najlepiej z rzutami w ręku. Jeżeli czegoś nie rozumiesz – dopytuj, aż wyjaśnienie będzie dla Ciebie jasne. Brak pytań na tym etapie często kończy się drogimi przeróbkami po wykończeniu ścian.

Dobrą praktyką jest także wykonanie dokumentacji zdjęciowej: sfotografuj rozdzielnicę z opisami, przebieg kabli w ścianach przed tynkami, okolice łazienek, kuchni, kotłowni. Za kilka lat, przy remontach czy dołożeniu nowych punktów, takie zdjęcia potrafią zaoszczędzić wiele godzin szukania tras przewodów i ograniczają ryzyko przewiercenia instalacji.

Na każdym etapie – od pierwszego szkicu na rzucie, przez uzgodnienia z elektrykiem, aż po odbiór z protokołami – działaj według prostego schematu: krok 1 – zaplanuj na papierze, krok 2 – omów z fachowcem, krok 3 – sprawdź wykonanie na budowie. Taki rytm pozwala zachować kontrolę i uniknąć chaosu, nawet jeśli nie masz doświadczenia z elektryką.

Efektem dobrze przeprowadzonego procesu jest instalacja, która po prostu „znika w tle”: działa bezpiecznie, nie sprawia kłopotów, a jednocześnie jest przygotowana na przyszłe potrzeby – od dodatkowego sprzętu AGD, przez fotowoltaikę, aż po elementy smart home. To właśnie ten stan, do którego warto dążyć, planując elektrykę w domu jednorodzinnym krok po kroku.

Analiza potrzeb domowników – jak zaplanować funkcje pomieszczeń

Mapa życia domowników – od tego zacznij

Zanim na rzucie pojawi się choć jedno gniazdko, trzeba zrozumieć, jak dom będzie żył na co dzień. Najprościej zrobić krótką „mapę życia” domowników.

Krok 1 – spisz domowników i ich tryb dnia:

• ile osób będzie mieszkać w domu (w tym dzieci, seniorzy),
• kto pracuje zdalnie, kto wstaje wcześnie, kto chodzi późno spać,
• czy ktoś ma hobby wymagające sprzętu elektrycznego (warsztat, szycie, muzyka, akwarystyka).

Krok 2 – przejdź pomieszczenie po pomieszczeniu:

• w jakich pokojach ktoś będzie pracował lub się uczył,
• gdzie realnie będzie stał telewizor, komputer, konsola, router,
• gdzie spodziewasz się większych zebrań domowników (salon, jadalnia, taras).

Krok 3 – zapisz urządzenia na stałe i „czasami”:

• urządzenia stałe: lodówka, płyta, piekarnik, pralka, suszarka, wentylacja, rekuperator, pompa ciepła, bramy, rolety,
• urządzenia okresowe: odkurzacz, grzejnik olejowy, nawilżacz, klimatyzator przenośny, oświetlenie świąteczne.

Tak przygotowana lista staje się podstawą do planowania obwodów i rozmieszczenia punktów. Bez tego elektryk zgaduje „standard”, który nie zawsze pasuje do konkretnej rodziny.

Co sprawdzić na tym etapie: Czy wiesz, w którym pomieszczeniu, przy której ścianie, będą stały główne sprzęty i gdzie domownicy będą najczęściej podłączać urządzenia przenośne.

Podział domu na strefy funkcjonalne

Żeby instalacja była logiczna i łatwa do rozbudowy, dobrze jest myśleć strefami, a nie pojedynczymi gniazdami. Pomaga prosty podział:

• strefa dzienna – salon, jadalnia, kuchnia, komunikacja,
• strefa nocna – sypialnie, garderoby przy sypialniach, łazienki,
• strefa techniczna – kotłownia, pomieszczenie gospodarcze, garaż, warsztat,
• strefa zewnętrzna – taras, ogród, podjazd, bramy, oświetlenie zewnętrzne.

Krok 1 – przypisz funkcje do stref: w strefie dziennej zaplanuj więcej obwodów oświetleniowych i sterowania scenami świetlnymi, w strefie technicznej – duże moce i obwody dedykowane, w strefie zewnętrznej – zasilanie napędów, oświetlenia, gniazd ogrodowych.

Krok 2 – dla każdej strefy określ priorytety:

• strefa dzienna – komfort i elastyczność (ściemniacze, sterowanie roletami, przygotowanie pod smart home),
• strefa nocna – wygoda wieczorem i w nocy (oświetlenie pośrednie, podłogowe, nocne),
• strefa techniczna – bezpieczeństwo i niezawodność (osobne obwody, łatwy dostęp do rozdzielnic pomocniczych),
• strefa zewnętrzna – odporność i serwis (IP, dostęp do puszek, możliwość wyłączenia wybranych obwodów).

Co sprawdzić: Czy każda strefa ma jasno opisane potrzeby: ile mniej więcej obwodów, jakie typy odbiorników, czy konieczne są dodatkowe zabezpieczenia (np. osobna różnicówka na garaż/warsztat).

Kuchnia – najtrudniejsze pomieszczenie w domu

Kuchnia łączy duże moce, wilgoć, parę wodną i sporo elektroniki. Tu typowe „zróbmy kilka gniazdek pod blatem” szybko się mści.

Krok 1 – rozrysuj ciąg kuchenny i wyspę (jeśli jest). Zaznacz:

• lodówkę, zamrażarkę,
• piekarnik (lub dwa), mikrofalę,
• płytę (gazowa/indukcja),
• zmywarkę, zlew, okap,
• kawomat, czajnik, toster, robot kuchenny, mikser, frytkownicę,
• oświetlenie blatu, wyspy, szafek górnych, wnętrz szafek.

Krok 2 – zaplanuj obwody dedykowane:

• płyta indukcyjna – osobny obwód 3-fazowy,
• piekarnik – osobny obwód,
• zmywarka – osobny obwód,
• lodówka – rekomendowany osobny obwód (możliwość minimalizacji zaników),
• gniazda nadblatowe – przynajmniej dwa osobne obwody, żeby nie przeciążyć instalacji.

Krok 3 – wysokości i lokalizacja gniazd:

• gniazda nadblatowe – zwykle 100–115 cm od posadzki, nieco powyżej blatu,
• gniazda do sprzętów stałych – za lub obok szafek, tak by były dostępne po wysunięciu urządzenia,
• gniazdo do okapu – na wysokości dobranej do modelu i zabudowy (często 200–220 cm),
• gniazda w wyspie – w blacie (puszki nablatowe) lub w boku wyspy.

Przykład z praktyki: inwestor nie przewidział osobnego obwodu na gniazda nadblatowe. Po kilku tygodniach użytkowania, przy jednoczesnej pracy czajnika, ekspresu i tostera, zabezpieczenia co chwilę wybijały. Konieczna była przeróbka już w wykończonej kuchni.

Co sprawdzić: Czy każde urządzenie o dużej mocy ma swój obwód, czy wystarczy liczba gniazd nad blatami (przyjmij minimum 3–4 na każde 120 cm blatu roboczego), czy przewidziano oświetlenie robocze i dekoracyjne.

Łazienki i WC – bezpieczeństwo i komfort

Łazienka jest połączeniem wody, pary i elektryki, dlatego tutaj obowiązuje najmniej kompromisów.

Krok 1 – zaznacz na rzucie strefy mokre (wanna, prysznic) i suche (strefa umywalki, WC, szafki). Wokół wanny i prysznica rozrysuj strefy ochronne zgodnie z projektem instalacji (projektant uwzględni normy, Ty upewnij się, że rozumiesz ich sens).

Krok 2 – zaplanuj wyposażenie elektryczne:

• lustro z oświetleniem lub kinkiety nad/obok lustra,
• gniazda do golarki, suszarki, prostownicy (najlepiej 2–3 sztuki przy blacie umywalkowym),
• podłączenie pralki i suszarki (często wymagają osobnych obwodów),
• gniazdo do odkurzacza (często pomijane),
• podłączenie wentylatora, ogrzewania podłogowego, grzejnika drabinkowego, ewentualnie lustra podgrzewanego.

Krok 3 – sterowanie i wygoda:

• osobne sterowanie oświetlenia głównego i lustra,
• możliwość włączenia wentylatora z opóźnieniem lub zasilanie z osobnego włącznika,
• dodatkowe, delikatne oświetlenie nocne (np. LED przy podłodze sterowany z korytarza).

Co sprawdzić: Czy gniazda są poza strefami mokrymi, czy każde urządzenie grzewcze ma poprawnie zaplanowane zasilanie i sterowanie, czy dojdziesz z odkurzaczem bez używania przejściówek i przedłużaczy.

Sypialnie – nie tylko łóżko i lampka nocna

Sypialnia często jest traktowana po macoszemu, tymczasem to tam spędza się dużą część życia. Kilka decyzji podejmowanych z wyprzedzeniem znacznie poprawia komfort.

Krok 1 – ustal ustawienie łóżka (nawet jeśli nie jest jeszcze wybrane). Elektryk musi wiedzieć, przy której ścianie zaplanować „strefę łóżka”.

Krok 2 – zaplanuj gniazda i oświetlenie przy łóżku:

Dobrze jest mieć już w głowie plan całej budowy (fundamenty, mury, dach, instalacje, wykończenie), podobnie jak opisano to przy fundamentach na blogu www.promesa-farby.pl – instalacja elektryczna jest jednym z tych etapów, które spajają wiele innych branż.

• po min. dwa gniazda na każdą stronę łóżka (ładowarki, lampki, budzik),
• włącznik głównego oświetlenia przy drzwiach i przy łóżku (możliwość gaszenia światła bez wstawania),
• punkty na kinkiety lub lampki ścienne, ewentualnie zasilanie do listew LED za zagłówkiem.

Krok 3 – biurko i strefa pracy (jeśli będzie):

• co najmniej 4 gniazda przy biurku (komputer, monitor, ładowarka, drukarka),
• punkt oświetleniowy do lampki biurkowej (lub po prostu gniazdo w odpowiednim miejscu),
• możliwość doprowadzenia przewodu sieciowego (LAN), jeśli zależy Ci na stabilnym internecie.

Krok 4 – garderoba, TV, dodatkowe punkty:

• zasilanie do ewentualnego telewizora na ścianie (gniazdko plus punkt antenowy / LAN na odpowiedniej wysokości),
• oświetlenie garderoby i gniazdo do małego odkurzacza lub żelazka,
• ewentualne zasilanie do rolet, klimatyzatora, oczyszczacza powietrza.

Co sprawdzić: Czy przy łóżku i biurku nie zabraknie gniazd, czy zaplanowano wygodne sterowanie oświetleniem z różnych miejsc, czy przewidziano przyszłe dodatki (rolety, klimatyzator).

Salon i jadalnia – centrum instalacji „codziennej”

Salon to miejsce, gdzie zbiera się dużo funkcji: RTV, oświetlenie sceniczne, często też jadalnia i wyjście na taras. Tu trzeba szczególnie uważnie podejść do planowania.

Krok 1 – ściana RTV i multimedia:

• zasilanie za telewizorem na odpowiedniej wysokości,
• komplet: gniazdo antenowe, internetowe (LAN), ewentualnie peszel pod przewody HDMI między TV a szafką RTV,
• dodatkowe gniazda na dekoder, konsolę, soundbar, router, listwę zasilającą.

Krok 2 – oświetlenie strefowe:

• oświetlenie główne (sufitowe) – łączone z co najmniej dwóch miejsc,
• oświetlenie stref wypoczynku (kinkiety, lampy stojące – potrzebne gniazda sterowane włącznikiem),
• oświetlenie dekoracyjne (LED w półkach, wnękach, przy suficie).

Krok 3 – gniazda ogólne:

• gniazda obwodowe przy każdej ścianie w odstępach umożliwiających podłączenie lamp, ładowarek, sprzętu tymczasowego,
• co najmniej jedno dobrze dostępne gniazdo do odkurzacza,
• gniazda w okolicy stołu (ładowanie laptopów, telefonów) – mogą być w ścianie, pod stolikiem, a nawet w podłodze.

Krok 4 – wyjście na taras i ogród:

• gniazda zewnętrzne przy wyjściu na taras (o odpowiednim IP),
• przygotowanie do sterowania oświetleniem tarasu i ogrodu z salonu,
• zasilanie pod ewentualne markizy, promienniki ciepła, lampy stojące na tarasie.

Co sprawdzić: Czy ściana RTV ma komplet przyłączy, czy możesz niezależnie sterować kilkoma scenami światła (np. oglądanie TV, czytanie, sprzątanie), czy w okolicy stołu i kanapy są realnie dostępne gniazda.

Pomieszczenia techniczne, garaż i warsztat

To miejsca, w których koncentracja mocy i urządzeń jest największa. Tu szczególnie widać różnicę między instalacją „na oko” a przemyślaną.

Krok 1 – lista urządzeń technicznych:

• źródło ciepła (kocioł gazowy, pompa ciepła, kocioł na paliwo stałe),
• zasobnik c.w.u., cyrkulacja, sterowniki,
• rekuperator, centrala wentylacyjna,
• zmiękczacz wody, stacja uzdatniania,
• brama garażowa, napęd bramy wjazdowej,
• narzędzia warsztatowe: spawarka, sprężarka, piła, elektronarzędzia.

Krok 2 – osobne obwody dla kluczowych urządzeń:

• pompa ciepła i rekuperator z reguły na osobnych obwodach, często wydzielonych różnicówkach,
• napędy bram – osobne obwody, z możliwością niezależnego odłączania,
• obwody warsztatowe – co najmniej jeden mocniejszy obwód (np. gniazdo 3-fazowe) do cięższych urządzeń.

• zasilanie awaryjne (jeśli planujesz UPS lub agregat) – przewidziane w rozdzielnicy oraz doprowadzone do wybranych obwodów.

Krok 3 – ergonomia w garażu i warsztacie: Na ścianach roboczych w garażu zaplanuj gniazda co 1,5–2 m, tak aby żadne narzędzie nie wymagało plątaniny przedłużaczy. Przy blacie warsztatowym przewiduj po kilka gniazd w jednym pakiecie – w praktyce szybko się zapełniają. Do tego przemyśl wysokość montażu: w strefie roboczej wygodnie sprawdza się 110–120 cm od podłogi, dzięki czemu wtyczki nie kolidują z blatem i nie są narażone na zalanie wodą z mycia auta.

Krok 4 – oświetlenie i wygoda użytkowania: W garażu i warsztacie najczęściej brakuje światła nad konkretnymi stanowiskami, a nie „ogólnie”. Dlatego poza lampą sufitową dodaj oświetlenie nad bramą (do manewrowania autem), nad stołem roboczym oraz przy półkach z narzędziami. Zadbaj też o wygodne sterowanie: osobny włącznik światła przy drzwiach wejściowych, osobny przy bramie, a jeśli garaż jest przechodni – możliwość włączania i wyłączania z dwóch miejsc.

Krok 5 – zewnętrzne punkty wokół garażu: Część instalacji garażowej wychodzi na zewnątrz budynku. Zaplanuj gniazda techniczne na podjeździe (myjka ciśnieniowa, odkurzacz do auta, narzędzia ogrodowe) oraz oświetlenie nad bramą i przy ścieżkach. Dobrze, jeśli przynajmniej jedno gniazdo techniczne jest zasilane z osobnego zabezpieczenia – w razie problemu z narzędziem nie wygasisz całego garażu.

Co sprawdzić: Czy każde urządzenie techniczne ma przewidziany osobny obwód, czy w garażu i warsztacie zaplanowano wystarczająco dużo gniazd przy ścianach roboczych, czy oświetlenie pozwoli komfortowo pracować także po zmroku oraz czy są gniazda zewnętrzne o odpowiedniej szczelności przy podjeździe i bramie.

Dobrze zaplanowana instalacja elektryczna porządkuje cały dom: od rozdzielnicy, przez kuchnię i łazienki, aż po garaż. Jeśli krok po kroku przejdziesz przez rzut budynku, listę urządzeń i codzienne scenariusze korzystania z pomieszczeń, unikniesz prowizorek, przedłużaczy i niepotrzebnych przeróbek, a elektryk dostanie jasne wytyczne do wykonania bezpiecznej i wygodnej instalacji.

Instalacje dodatkowe: rolety, alarm, domofon i sieć komputerowa

Rolety zewnętrzne i żaluzje fasadowe

Napędy rolet i żaluzji często są dokładane „na końcu”, a to jeden z tych elementów, które dużo łatwiej przygotować na etapie stanu surowego.

Krok 1 – określ, które okna będą miały rolety: Zaznacz je na rzutach i dopisz typ sterowania (lokalne, centralne, integracja ze „smart home”).

Krok 2 – doprowadź zasilanie do każdego okna:

• zwykle wystarczy przewód 3-żyłowy (np. 3×1,5 mm²) do puszki roletowej nad oknem lub w bocznej ścianie,
• puszka powinna być dostępna od środka (nie schowana w warstwach ocieplenia bez dojścia),
• zasilanie rolet prowadzi się z rozdzielnicy lub z najbliższej puszki zasilającej – zależnie od systemu sterowania.

Krok 3 – sterowanie lokalne i centralne:

• lokalne – przy każdym oknie włącznik roletowy (góra/stop/dół),
• centralne – dodatkowy przewód sterujący z każdej rolety do wybranego miejsca (np. korytarz przy wejściu),
• integracja z automatyką – przewody z rolet zbiega się w jednej puszce lub w rozdzielnicy, gdzie montuje się moduły sterujące.

Typowy błąd: brak przewodów do rolet w oknach na poddaszu lub w wykuszach, bo „może kiedyś się zrobi”. Bez peszla lub kabla ukrytego w ścianie później oznacza to kucie gotowych wnętrz.

Co sprawdzić: Czy każde okno z roletą ma doprowadzone zasilanie, czy zaplanowano wygodne miejsce na sterowanie centralne (np. przy drzwiach wyjściowych), czy przewody nie kolidują z planowanymi nadprożami i zabudowami g-k.

System alarmowy i czujniki

Instalacja alarmowa opiera się głównie na przewodach niskonapięciowych, ale jej trasy trzeba zgrać z instalacją elektryczną i rozmieszczeniem puszek.

Krok 1 – lokalizacja centrali alarmowej: Najczęściej ląduje w pomieszczeniu technicznym lub w garderobie, w miejscu niewidocznym, ale dostępnym do serwisu. W pobliżu trzeba zapewnić zasilanie 230 V oraz przestrzeń na akumulator.

Krok 2 – rozplanowanie czujników:

• czujki ruchu w głównych ciągach komunikacyjnych (korytarze, salon, wejście),
• kontaktrony w oknach i drzwiach tarasowych (przewód do górnej części ramy lub w nadproże),
• ewentualne czujniki dymu/gazu – zasilane 230 V z wyjściem sygnałowym do centrali.

Krok 3 – okablowanie i zasilanie:

• od centrali do każdej czujki i sygnalizatora prowadzi się osobny przewód alarmowy (np. 6- lub 8-żyłowy),
• sygnalizator zewnętrzny potrzebuje zarówno przewodu sygnałowego, jak i zasilającego – najlepiej z dwóch różnych tras (utrudnia sabotaż),
• przewidziane musi być zasilanie 230 V dla centrali (osobny obwód zabezpieczony w rozdzielnicy).

Typowy błąd: brak przewodów do kontaktronów w drzwiach tarasowych przesuwnych – późniejsze dokładanie wymaga ingerencji w stolarkę albo rezygnacji z tej funkcji.

Co sprawdzić: Czy z centrali alarmowej da się dojść przewodem do każdego okna i drzwi, czy centrala ma zapewnione zasilanie z wydzielonego obwodu, czy sygnalizator zewnętrzny ma przewidziane miejsce i dojście kabla przed ociepleniem elewacji.

Domofon, wideodomofon i sterowanie bramą

Domofon to połączenie kilku branż: elektrycznej, teletechnicznej i automatyki bram. Żeby uniknąć dublowania przewodów, trzeba wcześniej ustalić zasady.

Krok 1 – miejsce kasety zewnętrznej: Zwykle przy furtce lub słupku przy wjeździe. Już na etapie fundamentów ogrodzenia dobrze jest wprowadzić peszel z domu do tego miejsca.

Krok 2 – przewody do domofonu/wideodomofonu:

• przewód teletechniczny wielożyłowy między kasetą a miejscem, gdzie będzie monitor (zwykle wiatrołap lub salon),
• dodatkowa skrętka (LAN) w zapasie – ułatwia zmianę systemu w przyszłości,
• zasilanie do kasety zewnętrznej – albo bezpośrednio, albo z zasilacza w rozdzielnicy (zależnie od systemu).

Krok 3 – integracja z bramą i furtką:

• do elektrozaczepu w furtce – osobny przewód z szafy sterującej domofonu lub zasilacza,
• do napędu bramy wjazdowej – przewody sterujące + zasilanie 230 V dla napędu (osobny obwód z rozdzielnicy),
• przewody do fotokomórek, lampy ostrzegawczej przy bramie oraz ewentualnych przycisków lokalnych.

Co sprawdzić: Czy istnieje ciągłość peszla od domu do furtki i bramy, czy monitor wideodomofonu ma w pobliżu zasilanie 230 V, czy wszystkie urządzenia przy bramie (napęd, lampa, fotokomórki) mają wyprowadzone przewody zanim pojawi się kostka na podjeździe.

Sieć komputerowa i multimedia (LAN, Wi-Fi, RTV)

Instalacja elektryczna współpracuje z siecią komputerową – gniazda LAN i elektryczne powinny iść parami.

Krok 1 – miejsce na „mini serwerownię”: Wybierz punkt, w którym zbiegną się wszystkie przewody sieciowe: mała szafka w garderobie lub pomieszczeniu technicznym. W tym miejscu będą: router, switch, ewentualnie rejestrator monitoringu.

Krok 2 – gniazda LAN w pomieszczeniach:

• przy każdym stanowisku TV – minimum 2 gniazda (TV/konsole/odtwarzacz),
• przy biurkach i miejscach pracy – również 2 gniazda na stanowisko,
• w miejscach przewidywanych punktów Wi-Fi (AP) – po jednym przewodzie LAN do sufitu lub wysokiej ściany, zasilanie może iść przez PoE.

Krok 3 – RTV i antena:

• od punktu zbiorczego (multiswitch, antena) prowadzi się przewody koncentryczne do każdego gniazda TV,
• w salonie zwykle warto przewidzieć 2 przewody antenowe (jeden może służyć jako zapas),
• gniazda RTV i LAN lokuje się razem z gniazdami 230 V – unikniesz wtedy plątaniny kabli pod listwami.

Co sprawdzić: Czy każde planowane stanowisko pracy i punkt TV ma w pobliżu zarówno gniazda 230 V, jak i LAN/RTV, czy wybrane miejsce na szafkę teletechniczną ma zapewnione zasilanie i wentylację, czy przewody sieciowe nie biegną równolegle z kablami zasilającymi na długich odcinkach (zakłócenia).

Rozdzielnica elektryczna – serce instalacji

Dobór miejsca i wielkości rozdzielnicy

Rozdzielnica powinna być dostępna, ale nie dominować w salonie. Najczęściej ląduje w wiatrołapie, korytarzu albo pomieszczeniu technicznym.

Krok 1 – lokalizacja:

• ściana sucha, nie narażona na zalanie ani uszkodzenia mechaniczne,
• wysokość umożliwiająca wygodny dostęp do zabezpieczeń (środek w okolicach 150–160 cm),
• odpowiednia przestrzeń na drzwi rozdzielnicy – nie przy samym narożniku czy futrynie.

Krok 2 – zapas miejsca na aparaturę: Rozdzielnica powinna mieć zapas co najmniej jednej, dwóch rzędów modułów względem bieżących potrzeb. W praktyce dom jednorodzinny z pompą ciepła, fotowoltaiką i kilkoma obwodami specjalnymi rzadko mieści się w małej rozdzielnicy.

Krok 3 – dostęp serwisowy: Zadbaj o to, aby przed rozdzielnicą nie stała na stałe szafa ani wieszaki z ubraniami. Dostęp musi być łatwy także w ciemności – dobrze, jeśli w pobliżu znajduje się niezależne oświetlenie (np. mała lampa awaryjna lub okno).

Co sprawdzić: Czy w wybranym miejscu zmieści się rozdzielnica o odpowiedniej wielkości, czy będzie można swobodnie otworzyć drzwiczki, czy w razie rozbudowy instalacji jest szansa na powiększenie rozdzielnicy lub dodanie kolejnej obok.

Podział obwodów i zabezpieczeń

Przemyślany podział obwodów ułatwia późniejsze życie – nie gasisz całego domu przy jednym zwarciu.

Krok 1 – grupowanie pomieszczeń:

• osobno gniazda i oświetlenie parteru,
• osobno gniazda i oświetlenie piętra/poddasza,
• osobne obwody dla kuchni, łazienek, garażu i warsztatu.

Krok 2 – obwody specjalne:

Dobrym uzupełnieniem będzie też materiał: Fundamenty pod dom – instrukcja wykonania od A do Z — warto go przejrzeć w kontekście powyższych wskazówek.

• urządzenia o dużej mocy: płyta indukcyjna, piekarnik, pompa ciepła, bojler, rekuperator – każde na oddzielnym obwodzie,
• obwody zewnętrzne (gniazda i oświetlenie ogrodowe) – z możliwością szybkiego wyłączenia w razie awarii,
• gniazda techniczne (np. do agregatu, myjki) – najlepiej wydzielone.

Krok 3 – wyłączniki różnicowoprądowe:

• podział na kilka różnicówek – np. osobno część dzienną, nocną, gospodarczo-techniczna,
• łazienki i kuchnia – z różnicówkami o odpowiednich parametrach (prąd i typ),
• sprzęty wrażliwe (elektronika, pompy ciepła) – czasem lepiej z osobnymi zabezpieczeniami, zgodnie z zaleceniami producenta.

Co sprawdzić: Czy planowany jest czytelny podział na obwody z opisami, czy awaria jednego urządzenia nie pozbawi zasilania całego domu, czy uwzględniono zalecenia producentów urządzeń (typy zabezpieczeń, przekroje przewodów).

Rezerwa pod fotowoltaikę, magazyn energii i ładowarkę EV

Nawet jeśli dziś nie instalujesz paneli ani ładowarki samochodowej, zostaw miejsce i doprowadzenia – to jedna z inwestycji, które bardzo często pojawiają się po kilku latach.

Krok 1 – miejsce na zabezpieczenia PV:

• przestrzeń w rozdzielnicy głównej na zabezpieczenia DC/AC (lub miejsce na osobną małą rozdzielnicę obok),
• przewidzenie przepustów (peszli) od dachu do rozdzielnicy lub miejsca montażu inwertera.

Krok 2 – miejsce na ładowarkę EV (wallbox):

• przy ścianie garażu lub zewnętrznej ścianie przy podjeździe,
• z rozdzielnicy doprowadzony przewód o odpowiednim przekroju (z zapasem mocy),
• osobne zabezpieczenie i różnicówka dla obwodu ładowania, zgodnie z wymaganiami producenta ładowarki.

Krok 3 – ewentualny magazyn energii lub UPS:

• wydzielona część instalacji, która ma być zasilana awaryjnie (oświetlenie korytarzy, lodówka, router, bramy),
• miejsce na urządzenia (szafa teletechniczna, pomieszczenie techniczne) z dobrym dostępem i wentylacją,
• odpowiednio przygotowany układ rozdzielnicy (przełączniki źródeł zasilania, sekcje priorytetowe i niepriorytetowe).

Co sprawdzić: Czy w rozdzielnicy jest wolne miejsce na nowe zabezpieczenia, czy od dachu do rozdzielnicy prowadzi przynajmniej jeden szeroki peszel, czy w garażu/podjeździe można wygodnie umieścić ładowarkę EV bez krzyżowania przewodów z bramą i ciągami komunikacyjnymi.

Planowanie sterowania i automatyki

Tradycyjne sterowanie a „smart home”

O decyzji, czy instalacja ma być „inteligentna”, trzeba myśleć na etapie planowania przewodów. Później możliwości są ograniczone.

Krok 1 – wybór koncepcji:

• instalacja tradycyjna – klasyczne włączniki, przekaźniki w rozdzielnicy,
• instalacja z modułami w puszkach – rozwiązanie pośrednie, elastyczne przy remontach,
• system magistralny (np. KNX lub dedykowane systemy producentów) – większe możliwości, ale też większe wymagania projektowe.

Krok 2 – przewody pod automatykę:

• dodatkowe przewody sterujące do rolet, oświetlenia scenicznego, zaworów ogrzewania podłogowego,
• peszle z zapasem między kluczowymi punktami (salon – rozdzielnica, korytarz – serwerownia),
• dodatkowe punkty zasilania przy miejscach montażu centralek (alarm, sterownik rolet, centrala smart home),
• osobne obwody dla urządzeń wymagających stałego zasilania (centrala alarmowa, sterowniki, router).

Krok 3 – elastyczność na przyszłość: Przy kluczowych miejscach (salon, klatka schodowa, korytarz, pomieszczenie techniczne) zostaw wolne peszle i zapas miejsca w puszkach. Dzięki temu za kilka lat można dołożyć czujniki ruchu, przyciski scen świetlnych czy sterowniki rolet bez kucia połowy ściany. Dobrym nawykiem jest prowadzenie osobnego peszla z każdego głównego pomieszczenia do rozdzielnicy lub szafki teletechnicznej – nawet jeśli dziś zostanie pusty.

Krok 4 – punkty pomiarowe i czujniki: Jeśli planujesz automatykę związaną z ogrzewaniem, wentylacją czy bezpieczeństwem, przewidź miejsca pod czujniki: temperatury, zalania, otwarcia okien, dymu. Do części z nich wystarczy zasilanie 230 V, inne wolą niskie napięcie i przewody sygnałowe. Ustal z projektantem, które czujniki będą przewodowe, a które radiowe – dzięki temu unikniesz dublowania rozwiązań i zbędnych kosztów.

Co sprawdzić: Czy kluczowe punkty (rolety, oświetlenie główne, ogrzewanie podłogowe, bramy) mają zapewnione przewody sterujące, czy w puszkach włączników jest miejsce na ewentualne moduły, czy między rozdzielnicą a salonem/korytarzem poprowadzono zapasowe peszle dla przyszłych scen świetlnych i przycisków „wszystko wyłącz”.

Integracja z alarmem, roletami i bramami

Krok 1 – wspólne planowanie z instalatorem alarmu: Zanim zatwierdzisz układ przewodów, skonsultuj rozmieszczenie czujek ruchu, kontaktronów w oknach i sygnalizatorów z firmą, która będzie montować system alarmowy. Częsty błąd to brak przewodów do okien tarasowych lub drzwi garażowych – późniejsze prowadzenie kabli po gotowych ścianach jest kosztowne i mało estetyczne.

Krok 2 – sterowanie roletami i markizami: Dla każdej rolety przewidź zasilanie i przewód sterujący (lub odpowiedni przewód wielożyłowy), najlepiej wyprowadzony do jednej, wspólnej puszki w pomieszczeniu albo bezpośrednio do rozdzielnicy. Ułatwi to grupowe sterowanie (np. „wszystkie rolety dół” przy wyjściu z domu). Unikaj sytuacji, w której każda roleta ma zasilanie z innego obwodu – integracja z automatyką będzie wtedy znacznie trudniejsza.

Krok 3 – bramy i furtki: Brama wjazdowa, garażowa i furtka wymagają nie tylko zasilania, ale też przewodów sygnałowych: do wideodomofonu, czytnika kart, czujników położenia. Dobrą praktyką jest przygotowanie jednego, szerszego peszla od rozdzielnicy do słupka przy bramie oraz osobnego do napędu bramy garażowej. Dzięki temu późniejsza rozbudowa (np. o kamerę przy bramie) nie skończy się rozkopywaniem podjazdu.

Co sprawdzić: Czy do każdej rolety, bramy i furtki dochodzi zarówno zasilanie, jak i przewody sterujące, czy przy drzwiach wejściowych jest miejsce na klawiaturę alarmu i czytelny włącznik sceny „wyjście z domu”, czy w słupku bramowym przewidziano wystarczającą ilość przewodów pod domofon, czytnik i ewentualną kamerę.

Dobrze zaplanowana instalacja elektryczna daje swobodę aranżacji wnętrz i rozbudowy systemu w kolejnych latach, bez kucia ścian i prowizorek z przedłużaczami. Klucz to spokojne przejście każdego z opisanych kroków – od analizy potrzeb domowników, przez układ gniazd i oświetlenia, aż po rozdzielnicę i automatykę – oraz współpraca z doświadczonym projektantem i wykonawcą, którzy zadbają o bezpieczeństwo i zgodność z przepisami.

Instalacje niskoprądowe i teletechniczne w domu

Okablowanie internetowe i sieć domowa

Internet i sieć lokalna są dziś tak samo istotne jak gniazda 230 V. Chaotycznie położone przewody LAN zemszczą się później słabym zasięgiem Wi‑Fi i plątaniną kabli przy biurku.

Krok 1 – wybór miejsca na „centrum sieci”:

• najlepiej mała szafa teletechniczna w pomieszczeniu technicznym, garderobie lub na korytarzu,
• w tym miejscu zbiegają się: przewód od dostawcy internetu, kable do gniazd LAN w pokojach, przewody do punktów Wi‑Fi i ewentualnych kamer,
• w szafce przewidź miejsce na router, switch, ewentualnie mały rejestrator wideo i zasilacze.

Krok 2 – rozmieszczenie gniazd LAN:

• w każdym pokoju przynajmniej jedno podwójne gniazdo RJ45 w pobliżu biurka lub miejsca pod TV,
• w salonie minimum dwa podwójne gniazda (TV, konsola, dekoder, odtwarzacz),
• gniazdo LAN w miejscu planowanego biura domowego, nawet jeśli dziś biurko stoi gdzie indziej.

Krok 3 – planowanie Wi‑Fi:

• zamiast jednego routera w rogu domu – przewody do punktów dostępowych (AP) na każdym poziomie,
• dobrymi lokalizacjami są: korytarze, centralna część piętra, sufit przy klatce schodowej,
• do każdego planowanego AP prowadzisz przewód LAN (najlepiej kat. 6 lub wyżej) z szafy teletechnicznej.

Co sprawdzić: Czy w każdym ważniejszym pomieszczeniu jest przynajmniej jedno podwójne gniazdo LAN, czy przewody schodzą się w jedno miejsce, czy punkty AP są rozplanowane centralnie, a nie tylko „gdzie się uda”.

Telewizja, multiswitch i przewody koncentryczne

Bez względu na to, czy korzystasz z telewizji naziemnej czy satelitarnej, przewody antenowe trzeba przewidzieć na etapie stanu surowego.

Krok 1 – miejsce na rozdział sygnału:

• w szafce teletechnicznej lub w pobliżu wejścia przewodu antenowego przewidź miejsce na wzmacniacz lub multiswitch,
• z tego punktu wyprowadzisz przewody do gniazd TV w pokojach.

Krok 2 – gniazda TV w pomieszczeniach:

• salon – minimum jedno gniazdo antenowe przy głównej ścianie TV,
• pokoje dzieci, sypialnia – gniazdo TV/LAN w miejscu potencjalnego montażu telewizora,
• jeśli TV może stanąć w dwóch miejscach pokoju – dwa zestawy gniazd w różnych ścianach.

Krok 3 – prowadzenie przewodów do anten:

• od szafy teletechnicznej do miejsca montażu anteny na dachu prowadź peszel z przewodem koncentrycznym (lub dwoma),
• jeśli planujesz antenę satelitarną – zwykle potrzebne są minimum dwa, a często cztery przewody koncentryczne,
• zadbaj o możliwość dojścia do masztu antenowego bez odkrywania ocieplenia dachu.

Co sprawdzić: Czy wszystkie gniazda TV są spięte w gwiazdę do jednego punktu, czy przewidziano odpowiednią liczbę przewodów na dach/poddasze, czy w salonie i sypialni przewody do TV nie blokują ustawienia mebli.

Domofon, wideodomofon i okablowanie do furtki

Brama, furtka i domofon to newralgiczne miejsca – po zakończeniu prac ziemnych trudniej coś dołożyć.

Krok 1 – połączenie domu z furtką:

• z szafy teletechnicznej lub rozdzielnicy poprowadź do furtki co najmniej jeden szerszy peszel ziemny,
• w peszlu umieść przewód zasilający (jeśli potrzebny) oraz przewody niskoprądowe pod domofon/wideodomofon i czytnik,
• lepiej dołożyć jeden przewód więcej, niż potem kuć kostkę na podjeździe.

Krok 2 – lokalizacja panelu wewnętrznego:

• ustal wygodne miejsce na monitor wideodomofonu – zwykle w wiatrołapie lub korytarzu przy wejściu,
• obok przewidź zasilanie 230 V (jeśli urządzenie tego wymaga) i przewody sygnałowe od furtki oraz ewentualnie od bramy,
• zwróć uwagę, czy monitor nie będzie narażony na bezpośrednie światło słoneczne, które utrudnia odczyt obrazu.

Krok 3 – integracja z automatyką:

• zapytaj instalatora domofonu o możliwość sterowania bramą i furtką z poziomu systemu smart home,
• wtedy do napędu bramy i słupka furtki oprócz zasilania prowadzi się dodatkowe przewody sterujące,
• w szafce teletechnicznej przewidzisz miejsce na moduł integracyjny lub interfejs sieciowy.

Co sprawdzić: Czy od domu do furtki i bramy prowadzą peszle z zapasem, czy wiatrołap ma przygotowane miejsce na panel wewnętrzny, czy przewody sterujące do bramy i furtki nie biegną w tym samym peszlu co zasilanie o dużym obciążeniu.

Dokumentacja, opisy i współpraca z wykonawcą

Rysunki, schematy i lista obwodów

Dobra dokumentacja to ubezpieczenie na przyszłość – przy rozbudowie instalacji nie trzeba zgadywać „co jest gdzie”.

Krok 1 – plan instalacji na rzutach:

• na rzutach kondygnacji zaznacz wszystkie gniazda, punkty oświetleniowe, włączniki, przewody sterujące i trasy głównych przelotów,
• oznacz pomieszczenia i obwody kolorami lub numerami – łatwiej będzie rozmawiać z elektrykiem,
• zadbaj, by rysunki były aktualizowane po każdej zmianie (przesunięcie ścianki, inny układ mebli).

Krok 2 – schemat rozdzielnicy:

• wspólnie z projektantem przygotuj schemat rozdzielnicy z listą zabezpieczeń, kolejnością modułów,
• przy każdym wyłączniku nadprądowym i różnicowoprądowym określ obwody i pomieszczenia, które zasila,
• przy urządzeniach specjalnych (pompa ciepła, rekuperator, ładowarka EV) zaznacz wymagany typ zabezpieczeń i przekrój przewodów.

Krok 3 – zestawienie obwodów:

• sporządź tabelę: numer obwodu, opis, przekrój przewodu, zabezpieczenie, pomieszczenia,
• taka lista przydaje się przy przeglądach, późniejszych przeróbkach oraz przy zgłaszaniu usterek,
• wydruk wieszaj wewnątrz drzwi rozdzielnicy, a wersję elektroniczną przechowuj w chmurze.

Co sprawdzić: Czy masz aktualny rzut z naniesionymi punktami i nazwami obwodów, czy schemat rozdzielnicy uwzględnia wszystkie planowane urządzenia, czy lista obwodów jest czytelna też dla kogoś, kto nie zna Twojego domu.

Uzgodnienia z projektantem i wykonawcą

Nawet najlepszy plan „na kartce” trzeba zweryfikować z osobą, która będzie go realizować.

Krok 1 – omówienie funkcji pomieszczeń:

• przejdź z elektrykiem po rzutach i opisz, jak będzie używany każdy pokój: praca, nauka, relaks, hobby,
• wspólnie ustal miejsca kluczowe: biurko, TV, łóżka, stół w jadalni, blat kuchenny,
• przy każdej ścianie zapytaj, czy ktoś kiedyś może tam postawić mebel wymagający zasilania.

Krok 2 – doprecyzowanie detali montażowych:

• umywalka, prysznic, wanna – potwierdź rozstaw i wysokości, aby uniknąć kolizji gniazd i opraw z ceramiką i armaturą,
• szafki kuchenne i AGD – uzgodnij, gdzie biegną listwy montażowe, by nie „trafić” gniazdem w korpus szafki,
• zapytaj wykonawcę o preferowane wysokości gniazd i włączników, a potem dopasuj je do swoich przyzwyczajeń.

Krok 3 – harmonogram i etapy prac:

• ustal, na jakim etapie budowy będą kładzione przewody (przed tynkami, przed wylewkami, po montażu okien),
• zaplanuj odbiory częściowe – np. po ułożeniu przewodów, przed tynkami, aby jeszcze dało się coś poprawić,
• przed wylewkami i zamknięciem sufitów podwieszanych zrób dokumentację zdjęciową tras przewodów.

Co sprawdzić: Czy wszystkie zmiany w trakcie budowy są nanoszone na rysunki, czy wykonawca zna Twoje priorytety (gdzie nie oszczędzać na punktach), czy ustalono, kto aktualizuje dokumentację po korektach w terenie.

Typowe błędy przy planowaniu instalacji i jak ich uniknąć

Zbyt mało gniazd i punktów oświetleniowych

Najczęstsza bolączka nowych domów to walka z przedłużaczami i listwami „podwójnymi do potęgi”.

Krok 1 – analiza sprzętów w każdym pomieszczeniu:

• spisz urządzenia stałe (lodówka, płyta, piekarnik, pralka, TV) oraz ruchome (ładowarki, lampki, odkurzacz),
• dla każdego pokoju przyjmij minimalną liczbę gniazd na ścianę (zwykle 2–3 podwójne, w salonie nawet więcej),
• przy miejscach „elektronicznych” (biurko, TV) od razu planuj kilka gniazd w jednym zestawie.

Krok 2 – uwzględnienie przyszłych zmian:

• pomyśl, czy pokój dziecka nie stanie się kiedyś biurem, a gabinet – sypialnią,
• dodatkowe dwa gniazda w pustej dziś ścianie to niewielki koszt w porównaniu z kuciem za kilka lat,
• na korytarzach i klatkach schodowych jedno gniazdo techniczne na kondygnację to absolutne minimum.

Krok 3 – oprawy oświetleniowe w praktyce:

• zbyt mało punktów oświetleniowych skutkuje ciemnymi strefami lub agresywnie jasnym „głównym” światłem,
• w salonie rozdziel: oświetlenie ogólne, strefowe (nad stołem, nad kanapą) i dekoracyjne,
• w kuchni nie ograniczaj się do lampy sufitowej – zaplanuj zasilanie pod oświetlenie blatu w zabudowie.

Co sprawdzić: Czy przy każdej ścianie jest realna możliwość wpięcia co najmniej jednego urządzenia, czy w każdym pomieszczeniu da się uzyskać zarówno jasne, jak i przytłumione światło, czy kuchnia i łazienki mają osobne oświetlenie robocze.

Zły dobór wysokości i lokalizacji osprzętu

Niewygodne włączniki czy gniazda za meblami potrafią irytować przez całe lata.

Krok 1 – włączniki „pod ręką”:

• standardowo montuje się je na wysokości ok. 105–115 cm od gotowej podłogi, przy krawędzi ościeżnicy,
• przed ostateczną decyzją przejdź „na sucho” po budowie i symuluj ruch: wejście, zapalenie światła, wyjście,
• przy schodach zaplanuj włączniki na dole i na górze, a przy długich korytarzach – z obu stron.

Krok 2 – gniazda widoczne, ale nie na środku ściany:

• w pokojach mieszkalnych gniazda zwykle na wysokości 25–30 cm od podłogi,
• nad blatami kuchennymi – 110–120 cm od podłogi (ok. 10–15 cm nad blatem), z zachowaniem odległości od zlewu i płyty,
• przy TV wiszącym na ścianie – gniazda i gniazdo antenowe za ekranem, nie nad listwą przypodłogową.

Krok 3 – szczególne strefy: łazienki i prysznice:

• trzymaj się stref ochronnych wokół wanny i prysznica – dobór miejsca i stopnia ochrony IP zostaw projektantowi,
• gniazda przy lustrze – tak, by kabel od suszarki nie zwisał przez pół umywalki,
• pomyśl o gnieździe technicznym do odkurzacza również w łazience, ale w bezpiecznej strefie.

Co sprawdzić: Czy żadne gniazdo nie ląduje za stałą zabudową, czy włączniki przy drzwiach są po „dobrej” stronie (nie za skrzydłem), czy w łazienkach zachowano strefy bezpieczeństwa względem wody.

Brak rezerwy mocy i miejsca w rozdzielnicy

Dom jednorodzinny rzadko przez 20–30 lat korzysta z tej samej listy urządzeń. Dochodzą klimatyzatory, fotowoltaika, ładowarka samochodu, dodatkowy bojler czy domek ogrodowy z zasilaniem. Jeśli rozdzielnica została „docięta na styk”, każda zmiana kończy się przeróbkami i bałaganem.

Krok 1 – rezerwa modułów w rozdzielnicy:

• zaplanuj rozdzielnicę większą niż bieżące potrzeby – chociaż 20–30% wolnego miejsca na dodatkowe zabezpieczenia,
• unikaj sytuacji, w której wszystkie moduły są zajęte już na etapie odbioru – później nie będzie gdzie wpiąć nowych obwodów,
• zastanów się, czy nie rozdzielić instalacji na główną rozdzielnicę i mniejsze podrozdzielnice (np. garaż, piętro).

Krok 2 – zapas mocy przyłączeniowej:

• sprawdź z projektantem bilans mocy – szczególnie przy ogrzewaniu elektrycznym, pompie ciepła i płycie indukcyjnej,
• jeżeli rozważasz w przyszłości ładowarkę do samochodu czy rozbudowę warsztatu, uwzględnij to już teraz w uzgodnieniach z dostawcą energii,
• zapisz w dokumentacji przewidywane przyszłe odbiory (np. PV, klimatyzacja), aby kolejny elektryk wiedział, po co zostawiono rezerwę.

Krok 3 – przygotowane trasy i przepusty:

• zostaw puste peszle/przepusty z rozdzielnicy do miejsca planowanej ładowarki, poddasza czy ogrodu,
• przy wejściu instalacji z zewnątrz przewidz dodatkowe rurki osłonowe na przyszłe kable (np. od bramy, monitoringu, fotowoltaiki),
• zaznacz na rzutach, które przepusty są rezerwowe – unikniesz ich przypadkowego zamurowania lub wykorzystania „na szybko” do innych celów.

Co sprawdzić: Czy w rozdzielnicy zostało wolne miejsce na kolejne moduły, czy moc przyłączeniowa uwzględnia możliwe przyszłe odbiory, czy z rozdzielnicy wychodzą rezerwowe trasy pod rozbudowę instalacji.

Ignorowanie oświetlenia zewnętrznego i ogrodu

Instalacja często kończy się „na drzwiach domu”, a później brakuje zasilania przy podjeździe, furtce czy tarasie. Zamiast planowanego nastrojowego ogrodu pojawia się przedłużacz wyciągnięty przez okno.

Krok 1 – strefy wokół budynku:

• wypisz miejsca wymagające oświetlenia: wejście, podjazd, ścieżki, taras, altana, śmietnik,
• do każdej strefy przewidz osobny obwód lub przynajmniej osobno sterowaną grupę opraw,
• zaprognozuj, gdzie mogą stanąć przyszłe elementy: pergola, wiata, domek narzędziowy – tam też przygotuj zasilanie.

Krok 2 – sterowanie i czujniki:

• połącz oświetlenie zewnętrzne z czujnikami zmierzchowymi i ruchu, ale zapewnij też ręczne sterowanie z domu,
• przy drzwiach wejściowych i w garażu przewidz włączniki do oświetlenia podjazdu i ścieżek,
• jeśli korzystasz z automatyki, ustal z elektrykiem, gdzie będzie moduł sterujący i jak doprowadzić do niego przewody.

Krok 3 – gniazda zewnętrzne i zabezpieczenia:

• zaplanuj kilka gniazd na zewnątrz: przy tarasie, w pobliżu trawnika (kosiarka), przy podjeździe (odśnieżarka, myjka),
• wszystkie zewnętrzne gniazda prowadź przez wyłącznik różnicowoprądowy i stosuj osprzęt o podwyższonym IP,
• umieść je 30–40 cm nad poziomem terenu, w miejscach osłoniętych przed bezpośrednim zalewaniem wodą,
• zaznacz na planie ogrodu dokładną lokalizację puszek i tras kablowych – po kilku latach nikt nie będzie pamiętał, gdzie biegną przewody.

Co sprawdzić: Czy do każdej strefy wokół domu (wejście, taras, podjazd, ogród) da się doprowadzić zasilanie bez prowizorek, czy oświetlenie zewnętrzne ma wygodne sterowanie z wnętrza budynku, czy wszystkie elementy na zewnątrz są zabezpieczone różnicówką i mają odpowiedni stopień ochrony IP.

Na etapie planowania dobrze jest przejść krok po kroku wszystkie opisane obszary: od bilansu mocy, przez funkcje pomieszczeń, po detale włączników przy drzwiach i gniazd przy tarasie. Im więcej decyzji zapadnie na papierze, tym mniej niespodzianek na budowie. Solidny projekt, uzgodniony z projektantem instalacji i wykonawcą, oszczędza nerwów, kurzu od przeróbek i kosztownych „łatek” po zamieszkaniu. Dzięki temu instalacja elektryczna przez lata po prostu działa – bez kombinowania z przedłużaczami, doświetlaniem lampkami i ciągłym „wyskakiwaniem” zabezpieczeń.

Planowanie obwodów i podział instalacji na sekcje

Dobrze zaplanowana instalacja to taka, w której awaria jednego obwodu nie paraliżuje całego domu. Zanim pojawią się pierwsze kable, trzeba podzielić instalację na logiczne sekcje.

Jak podzielić obwody w domu jednorodzinnym

Krok 1 – rozdział oświetlenia i gniazd:

• oświetlenie prowadź osobnymi obwodami od gniazd wtykowych – w razie zwarcia w gniazdku światło nadal działa,
• dla każdego piętra przewidz przynajmniej jeden obwód oświetleniowy (lepiej dwa – np. pokoje + korytarze/łazienki),
• gniazda w pokojach grupuj maksymalnie po kilka pomieszczeń na jednym obwodzie, unikaj jednego „wielkiego” obwodu na całe piętro.

Krok 2 – obwody dedykowane dla dużych odbiorników:

• płyta indukcyjna, piekarnik, zmywarka, pralka, suszarka, bojler, pompa ciepła, klimatyzatory – każdy na osobnym obwodzie,
• nie łącz kilku „żarłocznych” urządzeń na jednym zabezpieczeniu tylko dlatego, że „tak będzie taniej”,
• dla garażu lub warsztatu przewidz dodatkowy obwód trójfazowy (np. pod spawarkę lub większe elektronarzędzia), nawet jeśli dziś ich nie masz.

Krok 3 – obwody specjalne i techniczne:

• ogrzewanie podłogowe elektryczne, rolety, rekuperacja, serwerownia/domowe biuro – każda z tych funkcji zasługuje na osobny obwód,
• dla obwodów zewnętrznych (ogród, podjazd, taras) stosuj wyraźne oznaczenia w rozdzielnicy i osobne zabezpieczenia,
• jeżeli przewidujesz fotowoltaikę, ładowarkę samochodu czy agregat – od razu uzgodnij z projektantem sposób wpięcia do instalacji.

Krok 4 – logiczny opis i numeracja:

• dla każdego obwodu nadaj jasną nazwę (np. „OŚW PIĘTRO KORYTARZ + SCHODY”, „GNIAZDA KUCHNIA BLAT LEWY”),
• na planie rzutów zaznacz, które gniazda i lampy należą do którego obwodu,
• zadbaj, by opis rozdzielnicy zgadzał się z rzeczywistością – unikniesz błądzenia „po ciemku” przy pierwszej awarii.

Co sprawdzić: Czy przy wyłączeniu jednego bezpiecznika nie gaśnie pół domu, czy duże urządzenia mają własne obwody, czy opis w rozdzielnicy jest spójny z rzutami i rzeczywistym podziałem instalacji.

Instalacje specjalne: internet, TV, automatyka, alarm

Prąd to nie wszystko. Równolegle z instalacją elektryczną planuje się przewody niskoprądowe: sieć komputerową, TV, alarm, domofon, automatykę. Późniejsze „dobijanie się” z kablami po wykończeniu ścian bywa bardzo kosztowne.

Okablowanie sieciowe i multimedia

Krok 1 – sieć przewodowa zamiast polegania wyłącznie na Wi-Fi:

• do każdego pokoju przewidz minimum jedno gniazdo RJ45 (skrętka komputerowa), przy biurkach – od razu dwa,
• w salonie przy TV zaplanuj zestaw: 2×RJ45, gniazdo antenowe (jeśli korzystasz z TV naziemnej/satelitarnej) oraz zapasowe peszle,
• punkt centralny sieci (szafka teletechniczna) umieść w suchym, łatwo dostępnym miejscu – nie na strychu o skrajnych temperaturach.

Krok 2 – rozmieszczenie punktów TV i audio:

• wszystkie przewody antenowe (do TV, ewentualnie satelity) gwiaździście do jednego punktu rozdziału,
• przy planowanym kinie domowym lub soundbarze przewidz dodatkowe gniazda zasilające i kanały kablowe na przewody audio,
• w pomieszczeniach typu „open space” dobrze jest dociągnąć dwa komplety okablowania TV – czasem ustawienie kanapy zmienia się po latach.

Krok 3 – peszle i rezerwy dla przyszłych instalacji:

• między rozdzielnicą a szafką teletechniczną zostaw kilka pustych peszli – pod przyszłe sterowania, magistrale, światłowód,
• w pionach komunikacyjnych (klatka schodowa, szyby instalacyjne) przewidz co najmniej jedną dodatkową rurę na niskoprądowe przewody,
• w newralgicznych miejscach (salon, gabinet) umieść dodatkowy peszel do sufitu pod ewentualne projektory, routery w AP itp.

Co sprawdzić: Czy każde miejsce z TV i komputerem ma przewód sieciowy, czy jest wybrana lokalizacja szafki teletechnicznej, czy zaplanowano rezerwowe peszle na przyszłe okablowanie.

System alarmowy, domofon i monitoring

Nawet jeśli dziś nie planujesz alarmu czy kamer, lepiej wyprowadzić choćby podstawowe przewody. Późniejsze kucie ścian przy gotowych tynkach jest jedną z częstszych „przykrych niespodzianek”.

Krok 1 – punkty czujek alarmowych:

• zaprognozuj miejsca czujek ruchu (najczęściej narożniki pomieszczeń, korytarze, wiatrołap),
• do każdego punktu czujki doprowadź przewód od centrali lub skrzynki pośredniej,
• magistralę alarmową poprowadź tak, by nie krzyżowała się blisko zasilających przewodów 230 V (mniejsze ryzyko zakłóceń).

Krok 2 – domofon / wideodomofon i brama:

• zapewnij osobne przewody do słupka ogrodzeniowego (domofon, zamek furtki, napęd bramy, ewentualna kamera),
• zaplanuj zasilanie napędu bramy i ewentualnego szlabanu z rozdzielnicy, najlepiej osobnym obwodem,
• w wiatrołapie przewidz miejsce na monitor wideodomofonu i doprowadź tam odpowiednie okablowanie.

Krok 3 – monitoring wizyjny:

• w narożnikach budynku przygotuj punkty pod kamery – przewód zasilający i sygnałowy (skrętka),
• rozplanuj minimalny zestaw punktów: wejście, podjazd, ogród od strony tarasu, strefa śmietnika,
• uwzględnij sposób prowadzenia przewodów: najlepiej pod elewacją lub w rurach, aby nie były narażone na uszkodzenia.

Co sprawdzić: Czy jest wybrane miejsce na centralę alarmową i rejestrator monitoringu, czy do furtki i bramy prowadzą odpowiednie przewody, czy czujki i kamery mają logiczne, praktyczne lokalizacje.

Przygotowanie pod automatykę i „inteligentny dom”

Automatyka nie musi oznaczać drogiego systemu. Wystarczy, że instalacja nie zamknie drogi do późniejszej rozbudowy i integracji sterowania.

Klasyczne sterowanie z myślą o przyszłej automatyce

Krok 1 – neutral w puszkach włączników:

• dla obwodów oświetleniowych poproś o doprowadzenie przewodu neutralnego (N) do puszek włączników,
• takie rozwiązanie umożliwia późniejszy montaż przekaźników lub modułów automatyki bez przeróbek przewodów,
• zupełnie inna sytuacja jest, gdy do puszki dochodzi tylko przewód fazowy – wtedy każdy dodatek wiąże się z kuciem.

Krok 2 – rozdzielenie sterowania a zasilania:

• przy roletach, oświetleniu zewnętrznym czy pompach warto wyprowadzić sterowanie do rozdzielnicy,
• dzięki temu w przyszłości sterownik centralny może przejąć sterowanie bez zmian w okablowaniu ścian,
• w newralgicznych punktach (schody, korytarze, salon) rozważ zastosowanie przycisków chwilowych zamiast klasycznych przełączników – ułatwi to podpięcie modułów.

Krok 3 – miejsce na moduły automatyki:

Jeśli chcesz pójść krok dalej, pomocny może być też wpis: Zmiana inwestora w trakcie budowy – jak wygląda procedura?.

• w rozdzielnicy przewidz dodatkowe miejsce na moduły sterujące (szyna DIN) lub osobną małą szafkę,
• zapewnij zapas przewodów sterujących (np. magistrala) między rozdzielnicą a najważniejszymi strefami budynku,
• w puszkach podtynkowych wokół salonu, korytarzy i wejścia wybierz głębsze puszki, aby zmieścić ewentualne przekaźniki.

Co sprawdzić: Czy w puszkach włączników jest przewód neutralny, czy dla rolet i oświetlenia przewidziano możliwość centralnego sterowania, czy w rozdzielnicy i puszkach jest fizyczne miejsce na moduły automatyki.

Planowanie zasilania w pomieszczeniach technicznych

Kotłownia, garaż, pomieszczenie gospodarcze czy pralnia często są traktowane po macoszemu. To błąd – właśnie tam pracuje najwięcej urządzeń, bez których dom nie funkcjonuje.

Kotłownia i pomieszczenie z pompą ciepła

Krok 1 – lista urządzeń w kotłowni:

• wypisz: kocioł (gazowy, pelet), pompa ciepła, pompy obiegowe, sterownik, cyrkulacja c.w.u., wentylator, ewentualne ogrzewanie elektryczne,
• dla każdego przewidz osobne lub grupowe zasilanie – zależnie od wymagań producenta i projektu,
• uwzględnij także gniazdo techniczne do serwisu, narzędzi, ładowarki akumulatorów itp.

Krok 2 – wymagania producentów:

• przed ostatecznym projektem zbierz wytyczne: przekroje przewodów, zabezpieczenia, sposób podłączenia,
• pompa ciepła czy kocioł mogą wymagać określonych zabezpieczeń przeciwprzepięciowych,
• część urządzeń musi być objęta zasilaniem z UPS lub agregatu – przewidz to już na etapie planu.

Krok 3 – porządek w kotłowni:

• gniazda i łączniki montuj w miejscach chronionych przed zalaniem i uderzeniami,
• przewody prowadź tak, by nie krzyżowały się chaotycznie z instalacją hydrauliczną – zostaw rezerwy długości,
• zadbaj o dobre oświetlenie: jedna lampa sufitowa to mało, przy urządzeniach serwisowanych przyda się dodatkowe światło robocze.

Co sprawdzić: Czy wszystkie urządzenia w kotłowni mają przewidziane zasilanie zgodne z wymaganiami producenta, czy jest gniazdo techniczne i odpowiednie oświetlenie, czy układ przewodów nie koliduje z instalacją wodną i grzewczą.

Garaż, warsztat i pomieszczenia gospodarcze

Krok 1 – gniazda i oświetlenie w garażu:

• przewidz co najmniej dwa obwody gniazd: jeden ogólny, drugi pod cięższe narzędzia (zasilanie trójfazowe, jeśli potrzebne),
• zapewnij odpowiednio mocne oświetlenie sufitowe i dodatkowe punkty na ścianach przy stanowisku roboczym,
• pomyśl o gniazdku przy bramie (napęd, ładowarka, myjka) oraz przy każdym boku garażu – unikniesz przeciągania przedłużaczy.

Krok 2 – ładowanie samochodu elektrycznego lub hybrydy:

• nawet jeśli dziś nie masz elektryka, wyprowadź przewód i zabezpieczenie pod przyszły wallbox lub gniazdo 3-fazowe,
• dobierz przekrój przewodu i zabezpieczenie w uzgodnieniu z projektantem i dostawcą energii,
• zaplanuj wygodną lokalizację: przy ścianie, do której auto podjeżdża najbliżej, z zapasem długości kabla.

Krok 3 – pomieszczenia gospodarcze i pralnia:

• w pralni przewidz osobne obwody dla pralki i suszarki, dodatkowe gniazda przy blacie roboczym i zlewie,
• w schowkach, spiżarni czy garderobach zadbaj o sensowne oświetlenie (taśmy LED, małe oprawy sufitowe) oraz minimum jedno gniazdo,
• pamiętaj o wentylatorach w pomieszczeniach wilgotnych – doprowadź do nich zasilanie sterowane z włącznika światła lub osobnego regulatora.

Co sprawdzić: Czy garaż ma wystarczającą liczbę gniazd i dobry poziom oświetlenia, czy przewidziano punkt pod ładowarkę samochodu, czy pralnia i schowki nie zostały „gołe”, bez gniazd i wygodnego światła.

Dokumentacja i oznaczenia – jak zabezpieczyć się na przyszłość

Nawet najlepsza instalacja traci na wartości, jeśli brakuje rzetelnej dokumentacji. Po kilku latach nikt nie pamięta, którędy biegną przewody i co zasila dany bezpiecznik.

Rysunki, schematy i zdjęcia

Krok 1 – aktualne rzuty z instalacją:

• zachowaj ostateczną wersję rzutów kondygnacji z naniesionymi gniazdami, punktami świetlnymi, wyłącznikami i trasami głównych przewodów,
• dopisz na planach numery obwodów tak, aby zgadzały się z opisem w rozdzielnicy,
• w wersji elektronicznej trzymaj zarówno pliki źródłowe od projektanta, jak i eksport do PDF – łatwiej je później otworzyć na dowolnym urządzeniu.

Krok 2 – zdjęcia przed zakryciem instalacji:

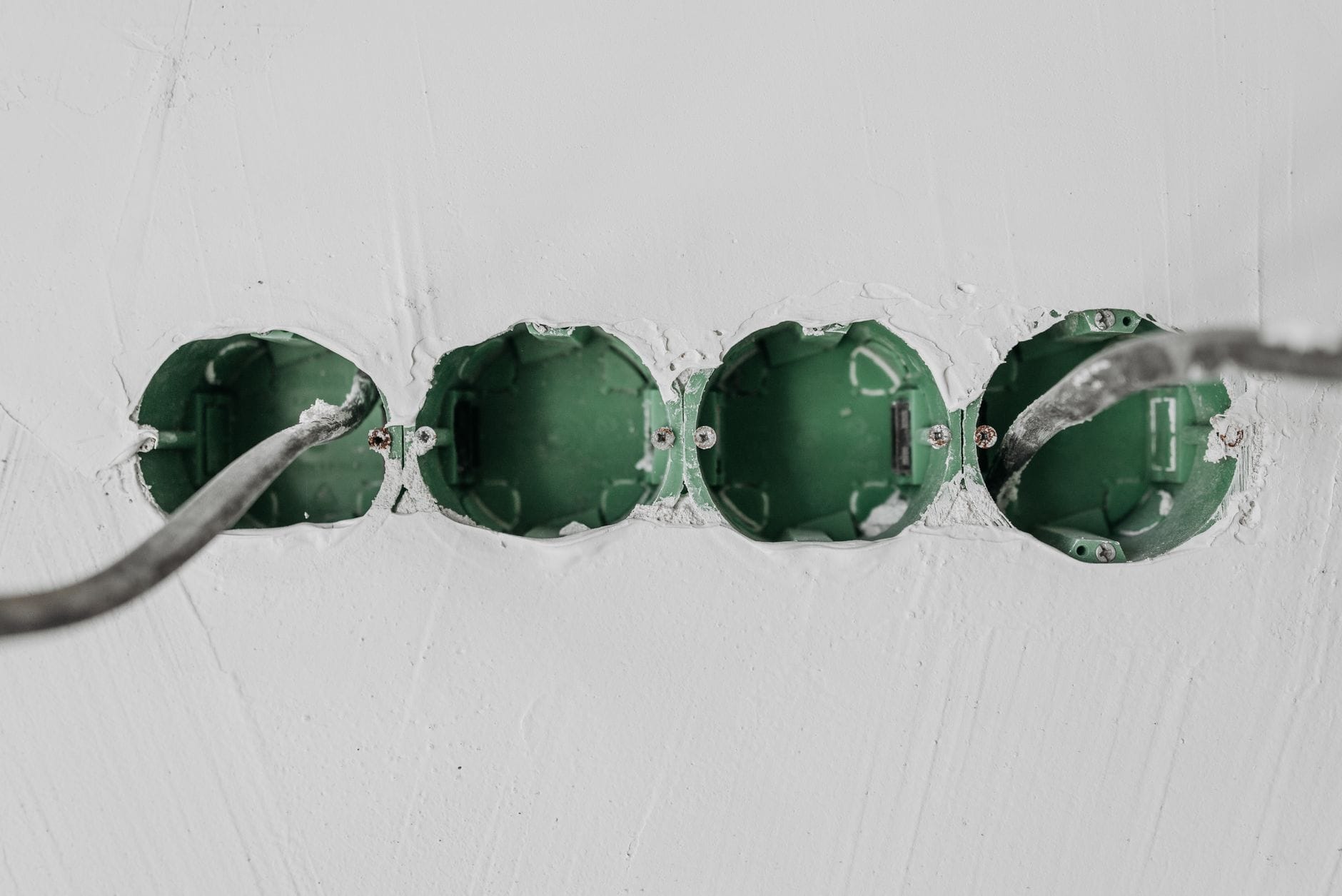

• zanim tynki przykryją przewody, zrób serię zdjęć każdej ściany i sufitu – osobno dla każdego pomieszczenia,
• rób fotografie „z daleka” (cała ściana) i „z bliska” (detale puszek, łączeń, przejść przez stropy),
• na niektórych zdjęciach umieść miarkę, kartkę z opisem pomieszczenia lub widoczny narożnik okna/drzwi – dzięki temu łatwiej będzie zorientować się po latach, co jest gdzie.

Krok 3 – schemat rozdzielnicy:

• poproś elektryka o prosty schemat rozdzielnicy: kolejność zabezpieczeń, przekroje przewodów, typy zabezpieczeń różnicowoprądowych,
• w schemacie zaznacz, które obwody są objęte ochroną przeciwprzepięciową, podłączone do agregatu, UPS-a lub fotowoltaiki,
• schemat wydrukuj i wsuń do drzwi rozdzielnicy lub przyklej w przezroczystej koszulce obok – ma być pod ręką przy każdej awarii lub rozbudowie.

Krok 4 – cyfrowy „segregator” inwestora:

• załóż jedno miejsce na wszystko: folder w chmurze lub na dysku z kopią zapasową,
• posegreguj pliki na podfoldery: „projekty”, „protokoły”, „gwarancje”, „zdjęcia przed tynkami”, „schemat rozdzielnicy”,
• nazwy plików rób czytelne, np. „parter-elektryka-final.pdf”, „kotlownia-przewody-2026-03-15.jpg” – zaoszczędzisz sobie później przekopywania dziesiątek anonimowych zdjęć.

Co sprawdzić: Czy masz komplet aktualnych rzutów z numerami obwodów, czy zrobiono zdjęcia ścian i sufitów przed tynkami, czy schemat rozdzielnicy jest czytelny i znajduje się zarówno przy szafie, jak i w wersji elektronicznej, czy wszystkie pliki są skopiowane w jedno bezpieczne miejsce.

Dobrze zaplanowana instalacja elektryczna to połączenie rozsądnego projektu, rozmowy z domownikami i dopilnowania szczegółów na budowie. Im więcej świadomych decyzji zapadnie na etapie planowania, tym mniej niespodzianek pojawi się po zamieszkaniu – a każdy kolejny remont czy rozbudowa instalacji stanie się kwestią dopisania kilku punktów, a nie kucia połowy domu.

Najczęściej zadawane pytania (FAQ)

Od czego zacząć planowanie instalacji elektrycznej w domu jednorodzinnym?

Krok 1: ustal etap inwestycji – czy jesteś na etapie stanu surowego, po tynkach, czy modernizujesz zamieszkały dom. Od tego zależy zakres możliwych zmian, koszty i to, czy da się swobodnie przenosić punkty elektryczne.

Krok 2: sprawdź warunki przyłączenia z zakładu energetycznego (moc przyłączeniowa, rodzaj przyłącza, lokalizacja złącza i licznika). Krok 3: zbierz aktualne rzuty architektoniczne z zaznaczonymi ścianami działowymi – to będzie podkład do rozmów z elektrykiem.

Co sprawdzić: czy wiesz, na jakim etapie budowy/remontu jesteś, masz warunki przyłączenia i komplet aktualnych rzutów domu.

Na jakim etapie budowy najlepiej planować gniazdka i włączniki?

Najkorzystniej robić to na etapie stanu surowego, przed tynkami. Wtedy można bez problemu:

• zmieniać układ ścian działowych i tras przewodów,
• dodawać nowe obwody i rezerwy przewodów,
• zaplanować okablowanie pod internet, alarm, monitoring, fotowoltaikę.

Po tynkach pole manewru jest mniejsze – da się przesunąć pojedyncze punkty czy dodać gniazdo, ale wiąże się to z kuciem i poprawkami tynkarskimi. W zamieszkałym domu większe zmiany wymagają bardzo dobrej organizacji prac i często zastosowania kanałów powierzchniowych lub sufitów podwieszanych.

Co sprawdzić: czy rozmieszczenie gniazd i włączników jest ustalone przed tynkami, a jeśli nie – czy jesteś gotów na kucie i przeróbki.

Jak określić, ile obwodów elektrycznych potrzebuję w domu?

Najpierw podziel dom funkcjonalnie. Krok 1: osobne obwody dla pomieszczeń o dużym obciążeniu (kuchnia, łazienki, kotłownia, warsztat). Krok 2: wydziel obwody dla oświetlenia, gniazd ogólnych i urządzeń dużej mocy (płyta indukcyjna, piekarnik, pompa ciepła).

W praktyce przyjmuje się, że:

• kuchnia ma kilka osobnych obwodów (blaty, zmywarka, lodówka, piekarnik, płyta),
• każde piętro ma osobne obwody na gniazda i oświetlenie,
• urządzenia takie jak pompa ciepła, rekuperacja czy klimatyzacja mają odrębne zabezpieczenia.

Co sprawdzić: czy elektryk pokazał na projekcie podział na obwody i czy każde „duże” urządzenie ma swój obwód z jasno opisanym zabezpieczeniem.

Jaką moc przyłączeniową wybrać do domu jednorodzinnego?

Moc przyłączeniowa zależy od planowanych urządzeń. Krok 1: spisz wszystkie większe odbiorniki – płyta indukcyjna, piekarnik, pompa ciepła, rekuperacja, klimatyzacja, warsztat z elektronarzędziami. Krok 2: omów z elektrykiem jednoczesność ich pracy (czy realnie będą działały razem).

Dla większości nowych domów z płytą indukcyjną i pompą ciepła stosuje się przyłącze trójfazowe z większą mocą, niż w starych budynkach z kuchenką gazową. Moc musi być poparta wyliczeniem – nie „na oko”. Zbyt mała spowoduje wybijanie zabezpieczeń, zbyt duża – niepotrzebne koszty opłat stałych.

Co sprawdzić: czy elektryk umie uzasadnić proponowaną moc przyłączeniową i czy jest ona wpisana w warunki przyłączenia od operatora.

Jak zaplanować instalację pod inteligentny dom, alarm i internet?

Krok 1: zdecyduj, jakie systemy chcesz mieć teraz (alarm, monitoring, wideodomofon, sieć LAN, automatyka rolet, smart home), a jakie mogą dojść w przyszłości. Krok 2: przewidź miejsce na szafę teletechniczną lub przynajmniej punkt zbiorczy kabli (switch, router, rejestrator).

Przy planowaniu okablowania:

• prowadź osobne przewody niskoprądowe (UTP, kable do kamer, domofonu) niezależnie od przewodów 230 V,
• zostaw rezerwy kablowe i puste peszle do strategicznych miejsc (salon, gabinet, wejście, poddasze),
• przewidź gniazda sieciowe w miejscach pracy zdalnej, przy TV i w potencjalnym biurze domowym.

Co sprawdzić: czy projekt obejmuje szafę teletechniczną, czy są peszle na przyszłą rozbudowę oraz czy trasy kabli niskoprądowych nie kolidują z instalacją 230 V.

Jak rozmawiać z elektrykiem, żeby niczego nie pominąć?

Dobrze działa prosta checklista. Krok 1: przygotuj notatnik i aktualne rzuty. Krok 2: omów z elektrykiem:

• propozycję mocy przyłączeniowej i jej uzasadnienie,
• podział na obwody i zapas miejsca w rozdzielnicy,
• sposób wykonania uziemienia i połączeń wyrównawczych,
• uwzględnienie fotowoltaiki, magazynu energii i systemów dodatkowych (alarm, monitoring, LAN).

Na koniec przejdźcie każde pomieszczenie krok po kroku i zaznaczcie wszystkie punkty na rzutach: gniazda, włączniki, punkty świetlne, okablowanie niskoprądowe. Typowy błąd to omawianie instalacji „z głowy”, bez rzutów – później łatwo o pomyłki w lokalizacji.

Co sprawdzić: czy masz spisaną listę ustaleń, podpisany zakres odpowiedzialności (projektant – wykonawca – inwestor) i czy wszystkie punkty są naniesione na aktualne rzuty.

Jakie podstawowe zasady bezpieczeństwa instalacji elektrycznej powinien znać inwestor?

Przy projektowaniu i odbiorze instalacji inwestor powinien rozumieć kilka kluczowych kwestii. Po pierwsze: rola przewodu ochronnego PE i uziemienia – wszystkie metalowe obudowy urządzeń muszą być do niego podłączone. Po drugie: zastosowanie wyłączników różnicowoprądowych, szczególnie w łazienkach, kuchni i na zewnątrz.

Istotne są także wysokości montażu gniazd i włączników oraz strefy ochronne w łazience. Gniazda nie mogą znajdować się bezpośrednio przy wannie czy prysznicu, a oprawy oświetleniowe w pobliżu wody muszą mieć odpowiedni stopień ochrony IP. Przewody nie powinny stykać się z instalacją gazową – zachowuje się wymagane odległości.

Co sprawdzić: czy w projekcie są przewidziane „różnicówki”, poprawne uziemienie, właściwe wysokości osprzętu oraz czy łazienki i strefy mokre są zaprojektowane zgodnie ze strefami ochronnymi.
